Wer eine Arbeitsbühne kauft oder mietet, trifft schnell auf Begriffe, die Erklärung verlangen. Wer sie wartet, erst recht. DGUV-Vorschriften, Lastmomentbegrenzer, Funktionsprüfung – das klingt technisch, betrifft aber ganz konkret die Sicherheit auf dem Einsatzplatz. Wir erklären die wichtigsten Fachbegriffe rund um Hubarbeitsbühnen, damit Sie beim nächsten Gespräch genau wissen, worum es geht. Das schafft Klarheit.

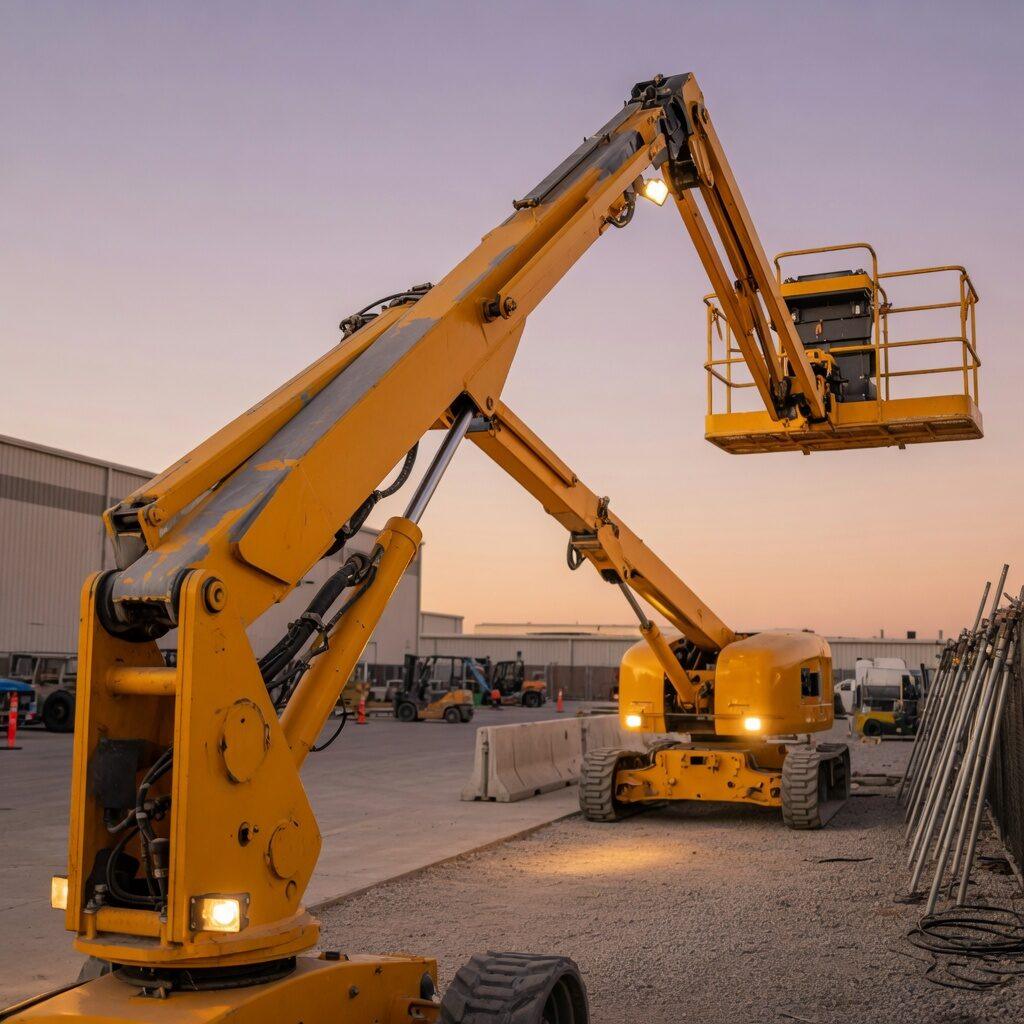

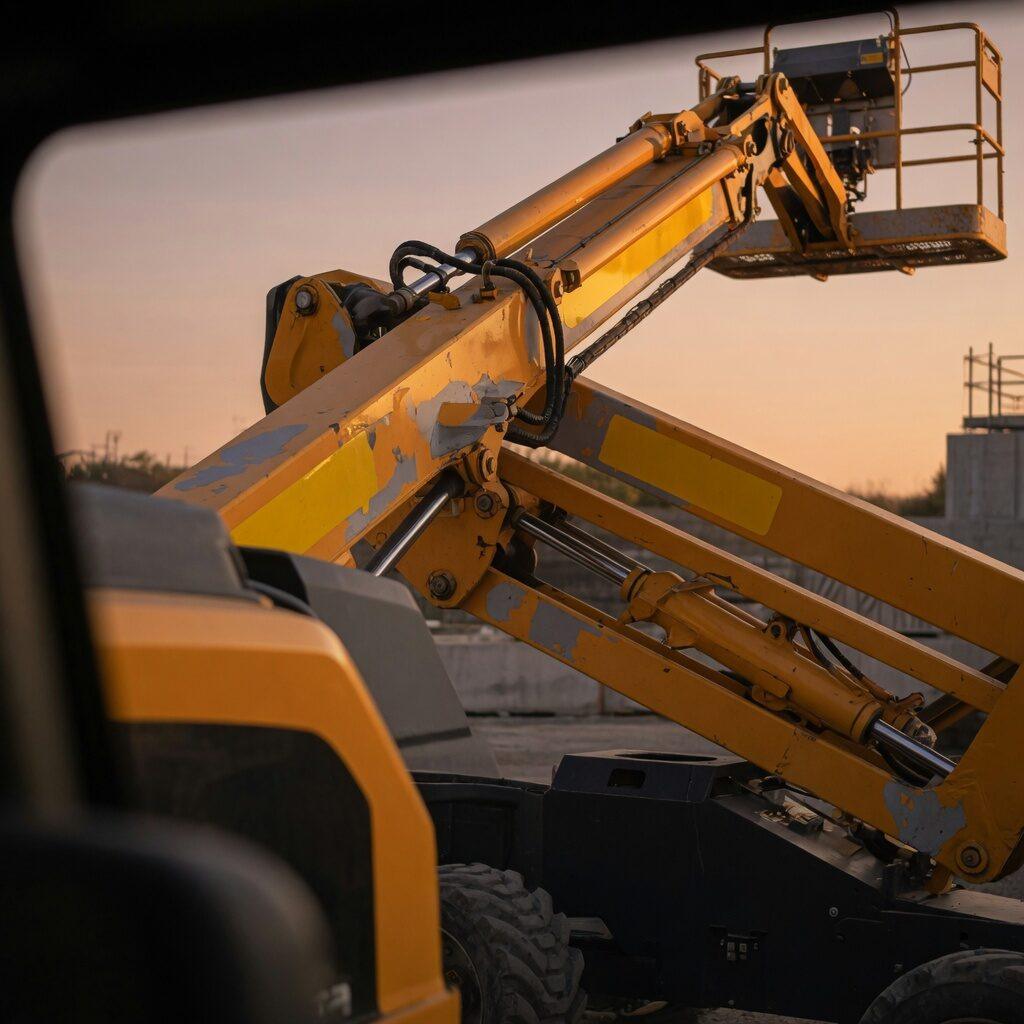

Aufbau und Baugruppen einer Hubarbeitsbühne
Eine Arbeitsbühne besteht aus Unterwagen und Hubwerk, ergänzt durch den Korb, der die Person auf Höhe trägt. Je nach Bauart sind die Geräte als Teleskop- oder Gelenkbühne ausgeführt, die Scherenbühne bildet eine dritte Variante. An Bord sind Hydraulik und Steuerung sowie Sicherheitseinrichtungen wie Lastmomentbegrenzer und Neigungssensor. Wer diese Baugruppen kennt, versteht auch, was bei der Wartung oder Reparatur geprüft wird.
Der Unterwagen trägt die gesamte Konstruktion und sorgt für Mobilität. Bei mobilen Geräten ist er mit einem Diesel- oder Elektromotor ausgerüstet. Darauf sitzt das Hubwerk, das die Plattform in die gewünschte Höhe bringt. Eine Scherenbühne hebt den Korb senkrecht nach oben. Eine Gelenkbühne erlaubt seitliche Auslegerbewegungen. Teleskopbühnen erreichen große Höhen mit ausfahrbaren Armen.
Im Korb steht die bedienende Person. Eine Hydraulik versorgt die Bewegungsabläufe mit Druck. Die Steuerung im Korb bedient alle Funktionen direkt vom Arbeitsplatz aus. Sensoren überwachen Last und Neigung. Die Position des Korbs wird ebenfalls erfasst. Wenn ein Sensor anspricht, stoppt die Maschine die Bewegung. Das verhindert Kippen oder Überlastung.
Was bedeutet DGUV und welche Vorschriften gelten?
Die DGUV ist die Deutsche Gesetzliche Unfallversicherung, die Vorschrchriften für den Betrieb von Arbeitsbühnen festlegt, insbesondere die DGUV Vorschrift 70 für Fahrzeuge und die DGUV Information 208-016 für Hubarbeitsbühnen. Als Betreiber sind Sie verpflichtet, diese Vorgaben einzuhalten.
Die Vorschrift fordert regelmäßige Prüfungen durch befähigte Personen. Eine befähigte Person hat technische Ausbildung, Kenntnis der Normen und praktische Erfahrung. Das ist kein Formalismus. Bei einem Unfall prüft die Berufsgenossenschaft, ob die Vorschrift eingehalten wurde. Fehlt der Nachweis, drohen haftungsrechtliche Konsequenzen für den Betreiber.
Prüffristen und was sie für den Betreiber bedeuten
Prüfungen gliedern sich in UVV-Prüfung und Funktionsprüfung, hinzu kommt die wiederkehrende Prüfung nach Herstellerangaben. Jede davon hat festgelegte Intervalle und dokumentierte Ergebnisse, die der Betreiber aufbewahren muss. Die Fristen hängen von der Nutzung ab. Bei häufigem Einsatz verkürzt sich das Intervall.
Die UVV-Prüfung erfolgt jährlich. Sie umfasst die sicherheitstechnische Beurteilung aller Baugruppen. Die Funktionsprüfung prüft, ob Steuerung und Hydraulik funktionieren. Geprüft wird ebenfalls der Notablass. Der Prüfbericht dokumentiert den Zustand. Mängel werden in einem Prüfbuch erfasst. Der Betreiber behebt sie vor dem nächsten Einsatz. Nur ein geprüftes Gerät darf einer Person übergeben werden.
Arten der Hubarbeitsbühne und ihr Einsatzzweck
Die Bauart bestimmt, wo eine Arbeitsbühne eingesetzt wird: Scherenbühnen für indoor und ebene Flächen, Teleskopbühnen für große Höhen im Außenbereich, Gelenkbühnen für Hindernisumfahrung und Anhängerbühnen für flexiblen Transport mit einem PKW.
Scherenbühnen heben Lasten senkrecht. Sie haben eine große Plattformfläche und tragen viel Gewicht. Typischer Einsatz: Hallenbeleuchtung, Deckenarbeiten, Lagerlogistik. Sie sind stabil, aber unbeweglich in der horizontalen Ebene. Für Außenbereiche mit unebenem Grund sind sie weniger geeignet. Elektroantrieb macht sie für Indoor geeignet.
Gelenk- und Teleskopbühnen erreichen Höhen bis 40 Meter. Gelenkbühnen umfahren Hindernisse mit abgeknicktem Ausleger. Teleskopbühnen fahren gerade aus. Sie brauchen mehr Platz. Für enge Innenräume sind sie ungeeignet. Anhängerbühnen sind leicht und schnell mit einem PKW an den Einsatzort gebracht. Sie eignen sich für kurze Arbeiten an Fassaden oder Bäumen.

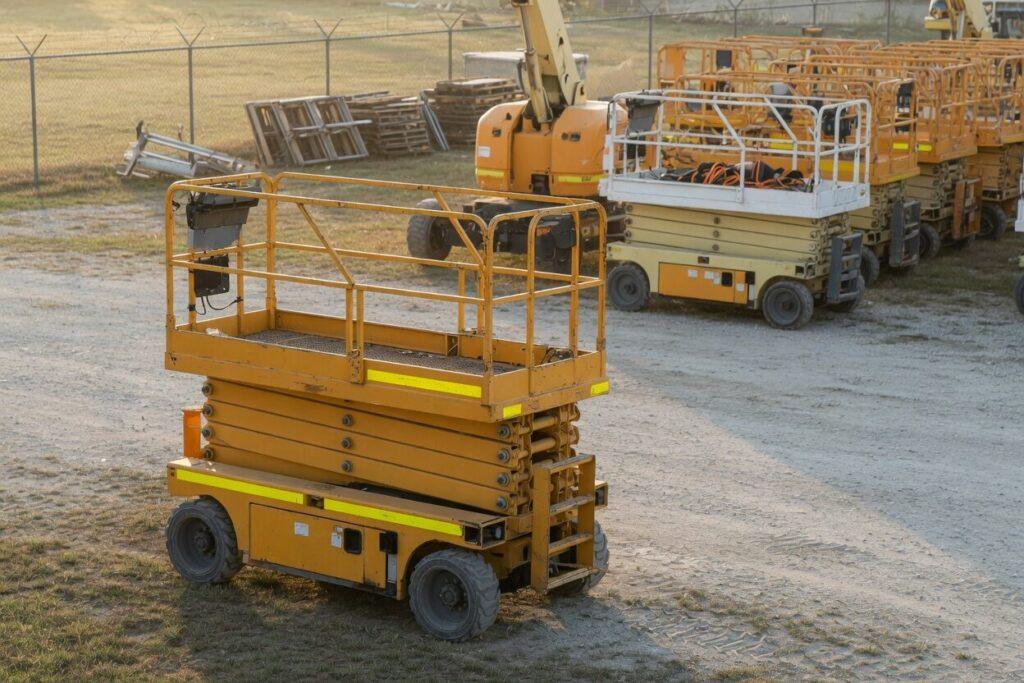

Miete oder Kauf – wie trifft man die Entscheidung?
Die Entscheidung zwischen Miete und Kauf hängt von Nutzungshäufigkeit, Verfügbarkeit von Kapital und dem Bedarf an speziellen Bauarten ab, wobei bei unter 120 Einsatztagen pro Jahr eine Miete wirtschaftlich günstiger sein kann. Wer eine Arbeitsbühne seltener braucht, zahlt bei Miete nur den tatsächlichen Nutzungszeitraum.
Beim Kauf fallen laufende Kosten für Wartung und Prüfung an, hinzu kommt die Lagerung des Geräts. Eine gebrauchte Arbeitsbühne senkt die Investition. Dafür steigt der Reparaturbedarf. Neue Geräte haben Garantie und aktuelle Technik. Die Preise variieren stark. Eine kleine gebrauchte Scherenbühne beginnt im niedrigen fünfstelligen Bereich. Große Teleskopbühnen kosten neu deutlich mehr. Die Vermietung ist ein Zwischenweg: Wer sein Gerät nicht ständig braucht, gibt es in stillen Zeiten weiter.
Sie haben Fragen zu einem Begriff oder einer Vorschrift? Wir klären das im Gespräch.
Ersatzteile und Verschleiß – was wann getauscht wird
Verschleißteile an einer Hubarbeitsbühne umfassen Hydraulikschläuche, Seile, Rollen, Korbbeläge und Filter, die je nach Belastung und Einsatzintervall in festen Zyklen ausgetauscht werden, um Funktion und Sicherheit der Maschine zu erhalten. Wenn ein Ersatzteil fehlt, steht die Arbeitsbühne still. Das kostet Zeit.
Hydraulikschläuche altern durch UV-Strahlung und Lastwechsel. Nach sechs Jahren sollte ein Schlauch getauscht werden, auch wenn er äußerlich intakt wirkt. Im Inneren wird das Material spröde. Eine unsichtbare Gefahr. Rollen und Seile verschleißen durch Bewegung. Der Korbbelag verliert Rutschfestigkeit. Filter in Hydraulik und Motor verstopfen. Wer rechtzeitig ein Ersatzteil bestellt, vermeidet Stillstand. Eine Generalüberholung erneuert alle relevanten Baugruppen in einem Durchgang.
